Varvtalsbegränsare som avaktiveras med morsekod

Varvtalsbegränsare som avaktiveras med morsekod från bromshandtaget!
Just i detta fall på en Peugeot Speedfight 2 utan startspärr.

Beskrivning:
Fartbegränsare som elektroniskt stryper ditt fordon.

Med denna begränsare inkopplad kommer ditt fordon alltid starta strypt,
och endast den person som kan den rätta koden kommer kunna
avaktivera strypningen.

Begränsaren avaktiveras innan man ger sig av genom att ge den en
förbestämd kod via bromshandtaget, tex (kort - lång - lång bromsning).

En varvtalsbegränsare/blackbox jordar ned tändpulserna från "pickupen" vid ett visst varvtal.
Detta gör att du kan reglera ned maxfarten med "Blackboxen".
En 4-taktare kan vara svårare att reglera in eftersom den har lägre varvtal än en 2-taktare.
Blackbox ska du inte montera ifall du har bränsleinsprutning

Innan vi börjar så skall jag förklara var du hittar "pickupen"
eftersom det är signalen från denna som skall fångas upp av "Blackboxen"

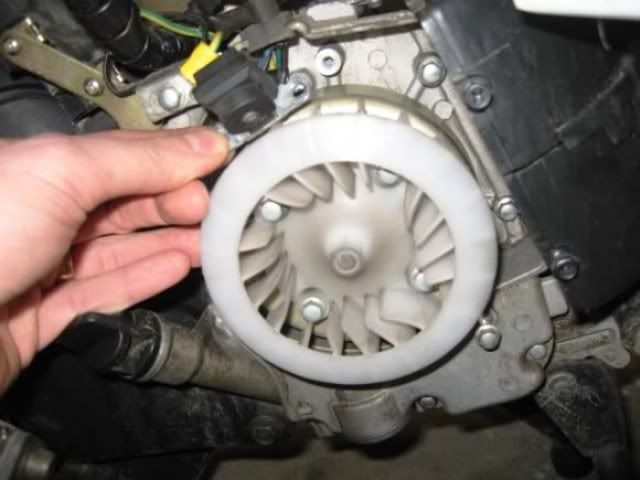

Om du lossar på fläktkåpan på höger sida av motorn hittar du "pickupen" (den jag håller i).
Kontrollera vilken färg det är på kabeln

Köp din Blackbox här :Länk: Twostroke Blackbox Stroke
Då startar vi monteringen!

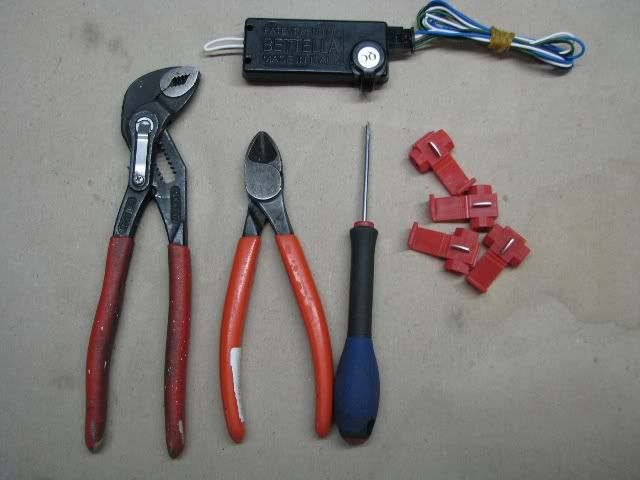

Bild 01
Verktyg du behöver samt "Blackbox"

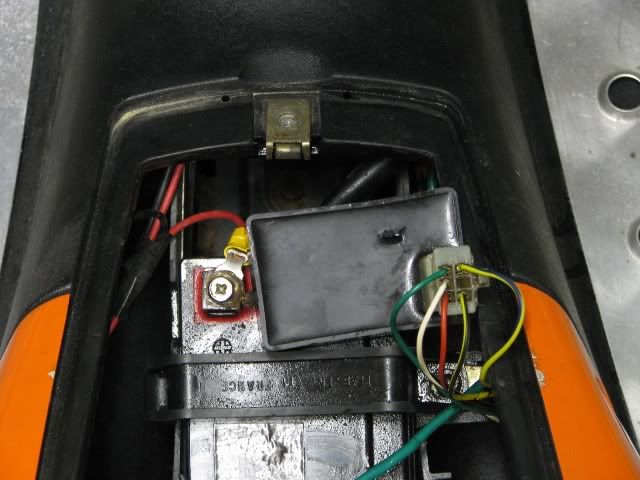

Bild 02
Leta upp din CDI

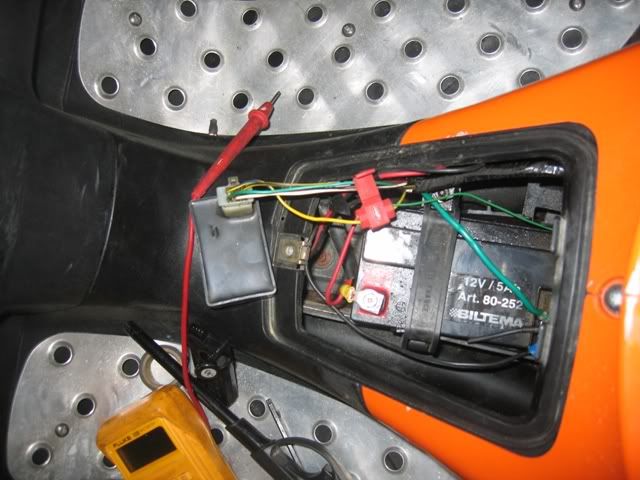

Bild 03
Koppla in Gröna kabeln från Blackboxen till Pickup kabeln på moppen i detta fall Blå/gula (se elschema längre ned)

TIPS
Har du en Yamaha Aerox är pickup kabeln oftast blå/vit
Har du en Baotian är den oftast blå/gul alt. röd/vit

Bild 04

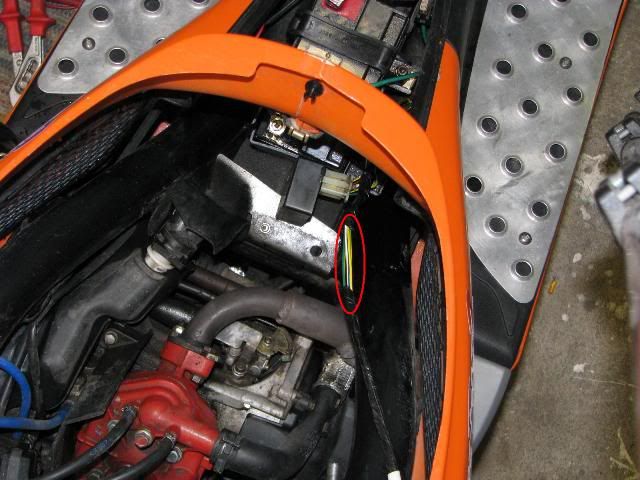

Sök upp kabelstammen till CDI-boxen

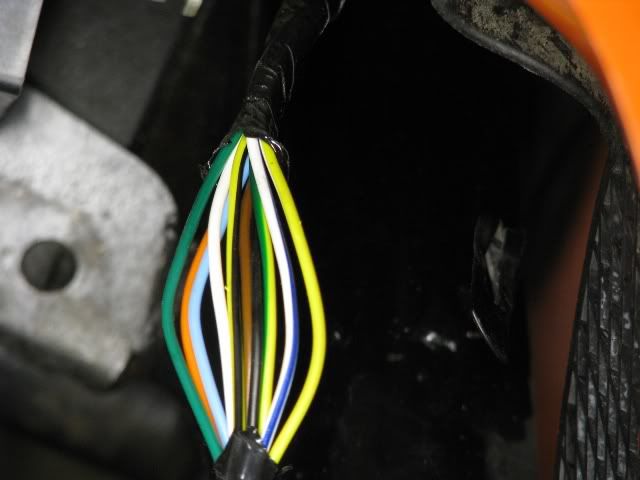

Bild 05
Glesa lite på kablarna

Bild 06

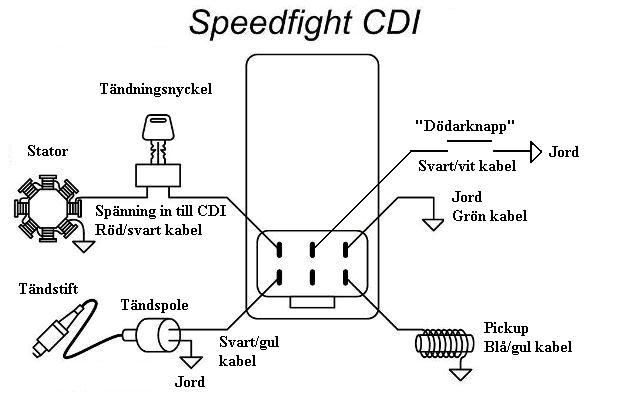

Elschema Speedfight

Bild 07
Koppla in svarta kabeln från Blackboxen till en jordpunkt (eller - på batteriet)
Koppla in vit kabeln från Blackboxen till röd på moppen (tändnyckel på)
Koppla in blå kabeln från Blackboxen till gul/grön (bromsljus på)

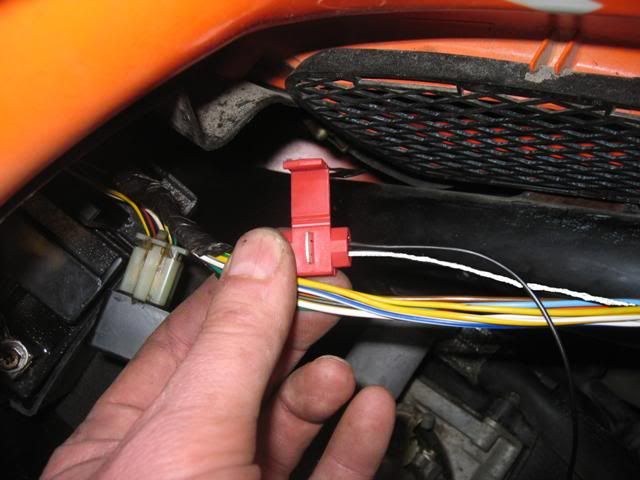

Bild 08
Kläm ihop kontakter ordentligt

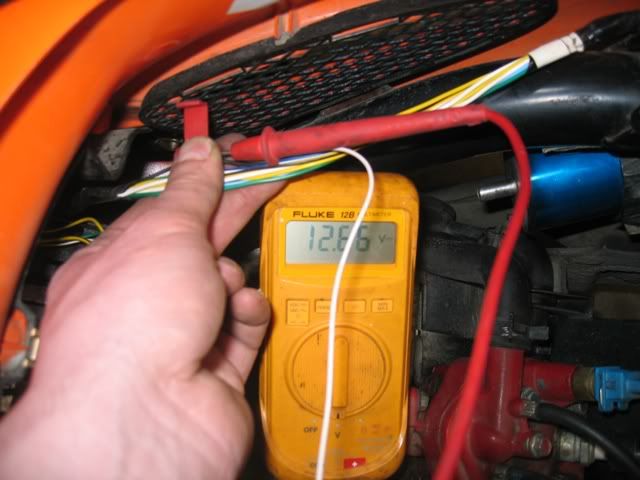

Bild 09
Testmät + och - till Blackboxen

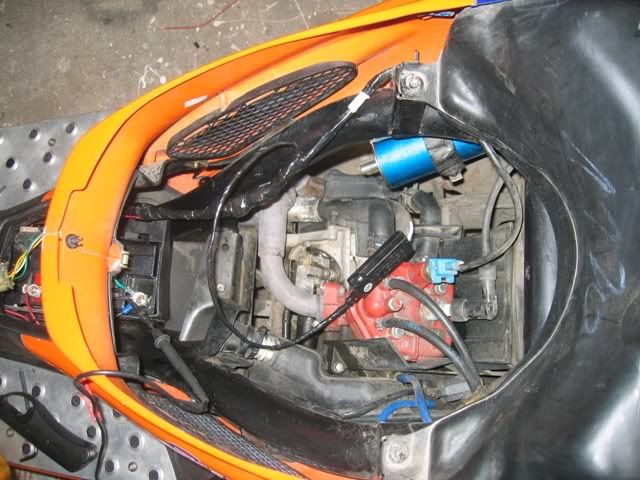

Bild 10
Snygga till med eltejp

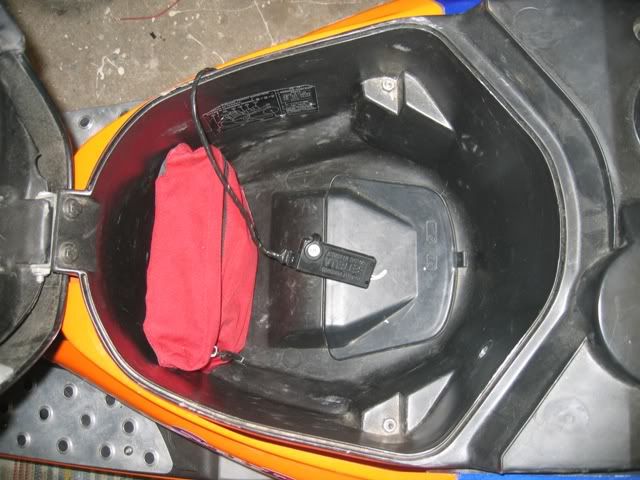

Bild 11
Låt Blackboxen vara i lådan tills du justerat in varvtalet

Koden:
När mopeden startas är den strypt på det varvtal som potentiometern är inställd på,
men genom att du "skriver" in koden med bromshandtaget så släpps kraften lös!

Tillvägagångssätt för "avstrypning":
1. Vrid nyckeln till läge "ON"
2. Vänta 2sek
3. Tryck in "koden" med bromshandtaget.
4. Starta motorn.
(För att aktivera strypningen måste motorn stängas av en kort stund)

Elektroniken är fuktskyddad och farten som önskas kan ställas in helt steglöst.

OBS!
Begränsaren fungerar tyvärr inte på Speedfight med startspärr, programerad CDI,
eller Peugeot-motorer med startspärr i CDI:n. Suzuki,
Tomos and Morini-motorer har en intern PickUp och då fungerar inte
denna begränsare.

Fungerar ej ifall du har insprutning

OBS !
Du skall inte slå på varvtalsbegränsningen när du kör full fart eftersom det kan vara skadligt för tändningen.

Hur du skall använda den?
* När du står still slå på varvtalsbegränsningen (slå av och på moppen).
* Ta en provtur och kolla hur fort den går.

Går den för fort eller sakta
* justera på potensiometern som sitter under locket på boxen

Länk: Kolla in mitt Speedfight projekt för mer tips

AV: HasSse666
